陶瓷管殼明明耐高溫、絕緣好、還可以做氣密封裝，為什么表面還要鍍金? 很多人第一次看到陶瓷封裝器件(比如某些傳感器、光電器件、功率器件、軍工/航天電子)時，會誤以為鍍金只是“看起來更高級”。但在封裝工程里，陶瓷管殼鍍金更多是一種“可靠性工藝”：它圍繞可焊性、可鍵合性、抗腐蝕、接觸電阻穩定、氣密與長期壽命展開，解決的是“器件用十年還能不能穩”的問題，而不是“外觀好不好看”的問題。

　　一、陶瓷管殼是什么?它和普通封裝殼體有何不同

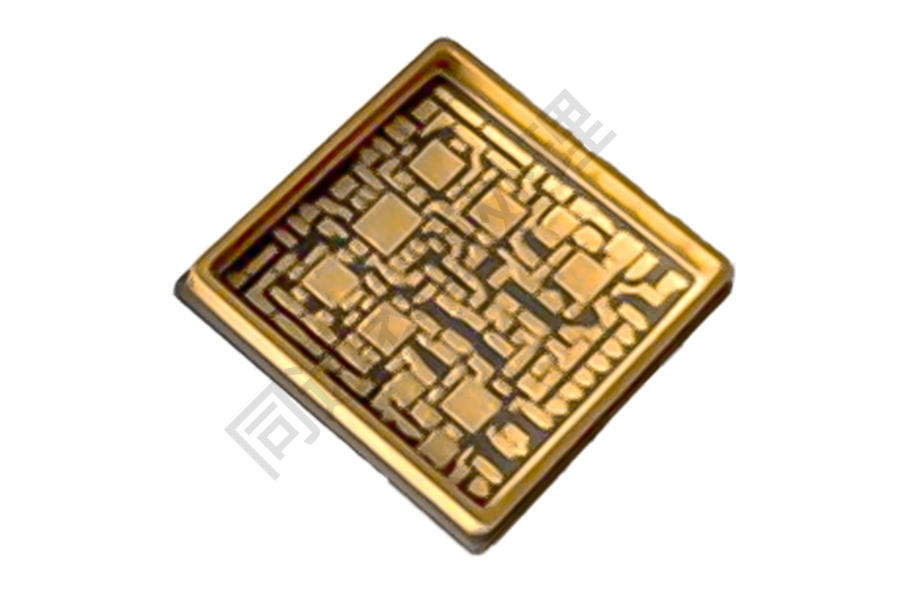

　　所謂“陶瓷管殼”，通常指以氧化鋁(Al?O?)、氮化鋁(AlN)等陶瓷材料為主體的封裝外殼(也常被稱為陶瓷殼體、陶瓷封裝殼、陶瓷管座/管殼)。它和常見塑封(如QFN、BGA塑封)相比，特點很鮮明：

　　絕緣與耐溫強：適合高溫工況或高溫工藝。

　　氣密封裝能力強：可以做高氣密要求的密封結構，保護內部芯片免受潮氣與腐蝕性氣體影響。

　　熱穩定性好：材料熱膨脹系數相對可控，適合高可靠器件。

　　適配特種場景：軍工、航天、工業、車規、光電、傳感等領域常見。

　　但陶瓷有一個天然短板：它本身不導電，且表面不具備直接焊接/鍵合的“金屬屬性”。所以陶瓷管殼真正參與電連接的，是殼體上的金屬化層、焊盤、引腳、電鍍層與密封環。鍍金就主要發生在這些關鍵金屬區域。

　　二、陶瓷管殼為什么要鍍金?核心不是“金”，而是“連接與密封”

　　1)保證可焊性：讓焊料“愿意”潤濕

　　很多陶瓷管殼需要外部焊接(引腳焊接、殼體焊接、蓋板焊封、端子焊接等)。如果焊盤表面容易氧化或污染，焊料會出現潤濕差、虛焊、焊點發脆等問題。金的優勢在于不易氧化，能夠提供更穩定的焊接表面，尤其在庫存周期長、運輸存放條件復雜的情況下更明顯。

　　2)提升鍵合與互連穩定性：讓“線”更牢、波動更小

　　陶瓷管殼內部通常有芯片、敏感結構或混合集成電路，需要通過金線/鋁線/銅線鍵合到焊盤。良好的鍍金層能提供穩定的表面狀態，擴大工藝窗口，降低鍵合強度分散，減少因表面膜層或污染導致的掉線、虛鍵合等問題。

　　3)降低接觸電阻漂移：弱信號器件更依賴它

　　許多使用陶瓷管殼的器件本身就屬于“高可靠、弱信號、精密測量”范疇，比如高精度傳感器、光電探測器、微波/射頻器件等。接觸界面如果氧化，會帶來接觸電阻波動，表現為噪聲變大、信號飄、間歇性故障。鍍金能降低這類風險。

　　4)對抗腐蝕與環境侵蝕：讓氣密封裝更“耐久”

　　陶瓷管殼往往配合金屬蓋板、焊封環等形成氣密結構。氣密性不是“當下不漏就行”，還要經受時間與環境的考驗。鍍金能改善某些界面的耐蝕性與穩定性，減少長期腐蝕導致的失效隱患。

　　三、鍍金到底鍍在哪里?常見的“鍍金區域清單”

　　陶瓷管殼并不會整殼都鍍金，通常是對關鍵功能區域做金屬化與電鍍：

　　引腳/端子區域：外部焊接與電連接的關鍵位置。

　　內焊盤(鍵合區)：芯片與引腳之間的鍵合焊盤。

　　密封環/焊封區：與蓋板焊封或釬焊密封有關的區域，常需要特定表面狀態。

　　外部焊盤/安裝面：器件與PCB或載板焊接的接觸面。

　　測試點/接觸點：需要探針接觸、低而穩定接觸電阻的區域。

　　很多工廠會采用選擇性鍍金：只在必須鍍金的區域上金，其他區域用更經濟的鍍層或表面處理，以控制成本并避免不必要的風險。

　　四、陶瓷管殼鍍金的“層結構”：你看到的金，往往只是最外層

　　工程上，金通常不會直接鍍在銅或某些基底上，因為會有擴散與界面問題。常見結構思路是：

　　基底金屬化層(如鉬錳金屬化、或其他金屬化體系)

　　鎳層(常作為阻擋層/支撐層)

　　金層(作為穩定表面層)

　　這里的關鍵點在于：

　　鎳層常被用來阻止擴散、提高耐蝕與硬度，也為金層提供更穩定的“底座”。

　　金層負責提供可焊、可鍵合、抗氧化的表面。

　　此外，金層也分“性格”：

　　軟金：更適合鍵合與對表面敏感的工藝。

　　硬金：更耐磨，適合有接觸摩擦的端子/觸點場景。

　　陶瓷管殼多偏向鍵合與焊封可靠性，因此更關注表面一致性與工藝窗口，而不僅僅是耐磨。

　　五、哪些行業/器件最常用陶瓷管殼鍍金?看應用就能理解“為什么值”

　　軍工與航天電子：長壽命、強環境適應、可靠性優先，鍍金是常用策略。

　　車規與工業控制：溫度循環大、濕熱與振動環境復雜，鍍金有助于降低連接失效概率。

　　光電器件：激光器、探測器等對封裝、鍵合與環境隔離要求高。

　　精密傳感器：信號微弱，對接觸電阻漂移敏感。

　　射頻/微波器件：高頻信號對界面穩定性更敏感，鍍金常見于關鍵互連處。

　　一句話總結：越是高可靠、弱信號、惡劣環境、長壽命的產品，越容易把鍍金當成“穩態配置”。

　　六、常見失效與“翻車點”：鍍了金也可能出問題

　　1)表面污染：焊接/鍵合不穩定

　　油污、硫化物、粉塵會直接破壞焊接潤濕與鍵合強度。鍍金能抗氧化，但抗不了“臟”。

　　2)鎳層質量不佳：導致后期可靠性隱患

　　若鎳阻擋層不穩定，可能出現擴散、孔隙、界面腐蝕，時間久了表面性能下降，出現虛焊、掉線、接觸漂移。

　　3)鍍金過薄或不匹配：耐久性不足

　　某些端子或觸點如果存在摩擦接觸，薄金很快磨穿，露出底層后接觸性能迅速變差。該用硬金的地方用軟金，或者厚度不足，都可能導致壽命不達標。

　　4)焊料/助焊劑/工藝參數不匹配

　　同樣的鍍金層，換一種助焊劑或回流曲線，潤濕與焊點組織就可能不同。很多“焊不上”的鍋，不一定是鍍層問題，而是工藝鏈條沒對齊。

　　七、選型與驗收建議：不靠“聽說”，靠條件與驗證

　　明確連接方式：是焊接為主、鍵合為主、還是還有摩擦接觸?

　　明確環境與壽命：溫度循環范圍、濕熱/鹽霧、振動沖擊、壽命目標。

　　關注鍍層體系而非只看“金”：有沒有可靠的鎳阻擋層?鍍金類型偏軟金還是硬金?

　　重視一致性：批次穩定比“某個樣品很亮”更重要。

　　做驗證而不是只看外觀：焊接潤濕、鍵合拉力/剪切、老化后再測、氣密與可靠性試驗等，才是判斷鍍金是否合格的關鍵。

　　結語：陶瓷管殼鍍金，是高可靠封裝里“看不見但很要命”的一步

　　陶瓷管殼的價值在于耐溫、絕緣與氣密保護，而鍍金的價值在于把封裝的關鍵環節——焊接、鍵合、接觸與耐蝕——變得更穩定、更可控。很多時候，產品的故障不是敗在“陶瓷不行”，而是敗在“連接界面不穩”。鍍金就是用較可控的成本，把這類風險提前壓下去。
